NeoDen YY1 Yleiskatsaus
Merkki ja malli: NeoDen YY1
Sovellusalueet: Soveltuu SMT T&K-keskuksiin, elektroniikkalaboratorioihin, käynnistysprototyyppien valmistukseen, oppilaitosten opetukseen japieni{0}}erätuotantopienissä elektroniikkatehtaissa.
Ydinedut: Suuri nopeus, suuri tarkkuus, laaja yhteensopivuus ja erinomainen kustannus{0}}suorituskykysuhde.
Korosta ja yksityiskohta
Poikkeuksellinen korkea tarkkuus ja sijoitusnopeus
- Vakaa korkea tarkkuus:Ammattimainen ±0,02 mm:n sijoitustarkkuus ja toistettavuus varmistavat, että tarkkuuskomponentit sijoitetaan tarkasti ja vakaasti piirilevyille tuotteen laadun takaamiseksi.
- Korkea tuottavuus:Sijoitusnopeus saavuttaa 4 000 CPH, kun visio on pois päältä, ja säilyttää 3 000 CPH jopa näön kohdistuksen ollessa käytössä, mikä tasapainottaa täydellisesti nopeuden ja tarkkuuden.
Ultra{0}}Laaja komponenttien yhteensopivuus joustaviin vaatimuksiin
Kattava tuki:NeoDen YY1 käsittelee komponentteja pienistä 0201-pakkauksista 18x18 mm:n osiin, joiden komponenttien enimmäiskorkeus on 12 mm. Mukaan mahtuu helposti vastukset, kondensaattorit ja epäsäännölliset IC:t.
Älykäs Vision Alignment System
Kaksoisvakuutus:Yhdistämällä edistyneet näön kohdistus- ja tyhjiön kohdistustekniikat, se tarjoaa viisi tunnistustilaa joustavaan valintaan komponenttien tyypin ja tarkkuusvaatimusten perusteella, mikä parantaa merkittävästi sijoittelun onnistumisastetta ja tarkkuutta.
Tehokkaat automaatioominaisuudet
- Automaattinen suuttimen vaihto:Varustettu 3-suuttimen automaattisella vaihtojärjestelmällä, joka tukee neljän eri suuttimen sekakäyttöä. Vaihtaa automaattisesti sijoituksen aikana ilman manuaalista puuttumista, mikä parantaa huomattavasti tuotannon jatkuvuutta.
- Visuaalinen tyhjiön tunnistus:Näyttää reaaliaikaisen{0}}tyhjiön tilan sijoituspäässä joustavilla tunnistusarvoasetuksilla. Auttaa operaattoreita tunnistamaan välittömässä -haittaongelmat, mikä varmistaa korkean tehokkuuden ja alhaisen virheprosentin.
Oma integroitu ohjelmistojärjestelmä
Intuitiivinen käyttö:Käyttää NeoDenin itsenäisesti kehitettyä integroitua ohjelmiston ohjausjärjestelmää. Tukee CSV-koordinaattitiedostojen tuontia SD-kortin kautta nopeaa ja yksinkertaista ohjelmointia varten. Alentaa oppimiskäyrää mahdollistaen nopean tuotannon käyttöönoton.
NeoDen YY1 SMT -koneparametri
| Perustiedot | Malli: NeoDen YY1 |
| Koneen rakenne: Yksi portaali2 päätä | |
| Suorituskykyparametrit | Sijoitusprosentti (näkemys pois päältä):4000 CPH |
| Sijoitusprosentti (näkemys päällä):3000 CPH | |
| Kohdistusmenetelmä: Visio & Vacuum | |
| Sijoittelun tarkkuus:±0,02 mm | |
| X-Y Toistettavuus:±0,02 mm | |
| Komponenttivalikoima | Pienin komponentin koko:0201 |
| Suurin komponentin koko:18*18mm | |
| Komponenttien enimmäiskorkeus:12 mm | |
|
Pyörimiskulma:±180 astetta |
|
| Ruokintajärjestelmä | Teipin syöttölaitteet:52 (kaikki 8mm) |
| Joustavat syöttölaitteet:28 | |
| Bulkkisyöttölaite:19 | |
| Tikkusyöttölaite:4 | |
| Suuttimen vaihtokapasiteetti:3 Suuttimet | |
| PCB-yhteensopiva koko | Suurin koko (kaksi{0}}kerroksinen teippi):249*350 mm |
| Suurin koko (yksi{0}}kerroksinen teippi):315*350 mm |
NeoDen YY1 Video
NeoDen YY1 kaupalliset tiedot
MOQ: 1 kpl
Pakkaustiedot: Puulaatikon pakkaus
Toimitusaika: Varastossa
Tietoja NeoDenistä
Tehdas
Pikaisia faktojaNeoDenistä
- Perustettu vuonna 2010, 200+ työntekijää, 27,000+ neliömetriä. tehdas.
- NeoDen tarjoaa yhden{0}}pysäkin SMT-linjan.
- Menestynyttä 10000+ asiakasta ympäri maailmaa.
- 40+ Maailmanlaajuiset edustajat Aasiassa, Euroopassa, Amerikassa, Oseaniassa ja Afrikassa.
- T&K-keskus: 3 T&K-osastoa 25+ ammattimaisilla T&K-insinööreillä.
- Listattu CE:n luetteloon ja saanut 70+ patenttia.
- 30+ laadunvalvonta- ja teknisen tuen insinöörit, 15+ johtava kansainvälinen myynti, oikea-aikainen asiakas vastaa 8 tunnissa, ammattimaiset ratkaisut 24 tunnin sisällä.
Näyttely
Sertifiointi
FAQ
Q1: Mitä oletuspakettiin sisältyy?
Syöttölaitteet
- 36* 8 mm nauhansyöttölaitteet
- 6* 12 mm nauhansyöttölaitetta
- 3* 16 mm nauhansyöttölaitetta
- 1* Tikkusyöttölaite
- 2* nauhansyöttölaitetta
- 3* Bulkkisyöttölaitteet
Suuttimet
- CN040 x 2 kpl
- CN065 x 2 kpl
- CN100 x 1 kpl
- CN140 x 1 kpl
- CN220 x 1 kpl
- CN400 x 1 kpl
Tarvikkeet
- Suutinasema
- IC-lokero
- SD-kortti
- Demo PCB
K: Mitkä ovat NeoDen YY1 -pienen poimintakoneen tärkeimmät ominaisuudet?
- Automaattinen suuttimen vaihtaja
- Kaksoisnäköjärjestelmä korkeaan sijoitustarkkuuteen
- Visuaalinen ohjelmointi
- Kosketusnäytön käyttöliittymä
- Sijoitusnopeus: 3000 CPH (näön päällä) / 4000 CPH (näkö pois päältä)
- Tarkkuus: ±0,02 mm
- Tukee jopa 350 x 249 mm:n piirilevykokoja (kaksois-sivusyöttö)
K: Mitkä ovat NeoDen YY1:n mitat ja paino?
- Mitat : 643 (P) x 554 (L) x 601 (K) mm
- Nettopaino: 35,5 kg
- Kokonaispaino: 47 kg
K: Onko mukautusvaihtoehtoja saatavilla?
V: Kyllä, syöttölaitesarjat voivat sisältää 24 mm:n nauhansyöttölaitteita (valinnainen).
K: Mikä on NeoDen YY1:n takuuaika?
V: Kaikilla pick and place -koneilla on 2 vuoden takuu.
Tänä aikana, jos ongelmia ilmenee, tarjoamme ratkaisuja 1–2 tunnin kuluessa sähköpostitse tai verkkotuesta.
Varaosat toimitetaan ilmaiseksi DHL:n kautta.
Myynti{0}}huoltotiimimme on käytettävissä sekä arkipäivisin että pyhäpäivinä.
Todellinen käyttäjäarvio: NeoDen YY1 Desktop Pick and Place Machine prototyyppien luomiseen
"NeoDen YY1 on oikea valinta SMT-prototyypitykseen ja pienieräiseen PCBA:hen"
Pitkään{0}}NeoDen4-omistajana tämä saksalainen insinööri lisäsiNeoDen YY1 -pöytäkoneomana varmuuskopiointiyksikkönä 0402-komponentteja käsittelevien sulautettujen prosessorijärjestelmien-talon sisäiseen prototyyppiin ja pieniin-eräkokoonpanoon.
"Matala-budjettikoneessa se tekee tehtävänsä melko hyvin... Prototyyppien tekemiseen YY1 on oikea valinta, ja olen varma, että meillä on hauskaa sen kanssa." -drgerber(EEVblogiyhteisön jäsen)

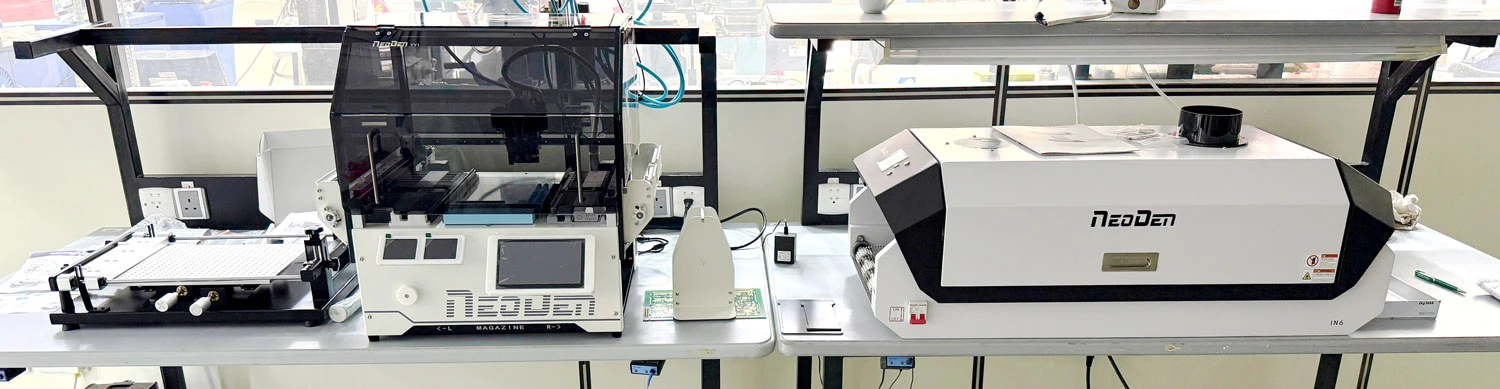

Todellinen-maailmanmenestys: NeoDen YY1 Benchtop Line sisäiseen-t&k-prototyyppien tekemiseen
"Pieni, kätevä ja loistava investointi prototyyppien ja pieneen tuotantoon"

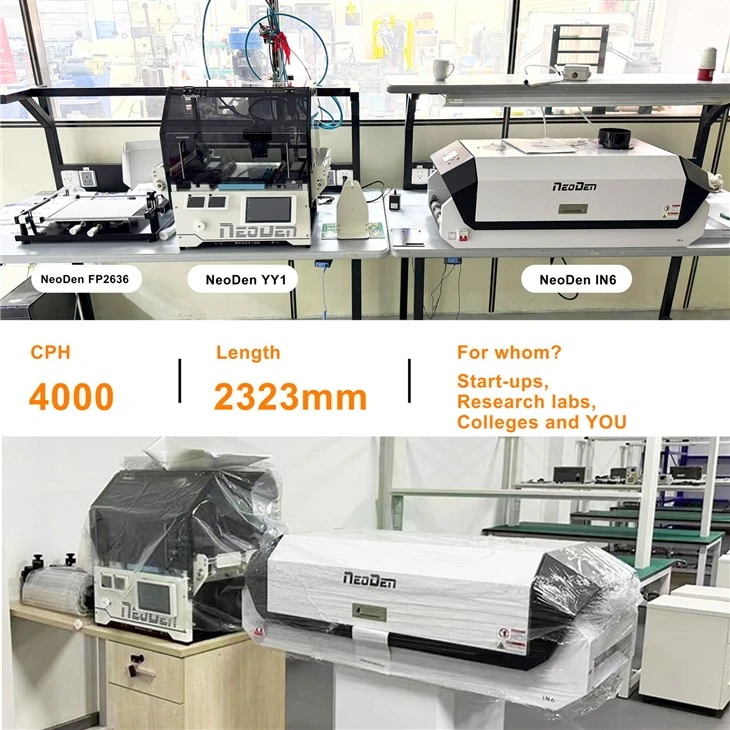

Tämä insinööritiimi otti käyttöön avaimet käteen -periaatteella toimivan pöytäkoneen SMT-prototyyppisarjan, joka sisälsi T&K-toiminnanNeoDen YY1 -pöytäkonerinnallaFP2636 stensiilitulostinjaIN6 reflow-uuni.
"Käytämme konetta laboratorioissamme kehittämiemme PCB-prototyyppien kokoamiseen. Olemme siihen tyytyväisiä, se on pieni ja kätevä... Olen varma, että tämä kone on hyvä investointi prototyyppien valmistukseen ja pieneen tuotantoon." -Simon(Varmennettu ostajan palaute)
