Johdanto
Nykypäivän nopeasti kehittyvässä elektroniikkateollisuudessa elektroniikkatuotteet etenevät jatkuvasti kohti miniatyrisoimista ja{0}}suurtiheyttä integraatiota. Älypuhelimista autoelektroniikkaan, lääketieteellisistä laitteista ilmailukomponentteihin piirilevyjen komponentit ovat yhä monimutkaisempia, ja juotosliitokset ovat yhä enemmän piilossa. Tätä taustaa vasten perinteinen silmämääräinen tarkastus ja tasainenautomaattinen optinen tarkastus (AOI)vaikeuksia täyttääkseen kaikki laadunvalvontavaatimukset. Tässä artikkelissa käsitellään sen toimintaperiaatteita ja kriittistä merkitystäSMT-röntgen{0}}tarkastuskone, tarjoten samalla ammattimaisen valintaoppaan, joka sisältääNeoDen ND56X.
Mikä on SMT-röntgen{0}}tarkastuslaite?
Yksinkertaisesti sanottuna SMT-röntgentarkastuslaitteet käyttävät röntgensäteen läpäisyperiaatteita -tuhoamattoman testauksen (NDT) suorittamiseen elektronisten komponenttien sisäisille rakenteille.
Sen toiminta perustuu röntgensäteiden erilaisiin absorptionopeuksiin eri materiaaleissa. Komponentit, kuten juotospasta, kultalangat, piisirut, muoviset kapselointiaineet ja PCB-substraatit vaihtelevat tiheydessä ja atomimäärässä. Kun röntgensäteet kulkevat näiden materiaalien läpi, tiheämmät osat (kuten lyijy juotteessa tai metallinastassa) absorboivat enemmän säteilyä ja näyttävät tummemmilta kuvantamistunnistimessa. Sitä vastoin vähemmän tiheät alueet (kuten ontelot tai ilmataskut) päästävät enemmän säteitä läpi ja näyttävät kirkkaammilta.
Vastaanottamalla lähetetyt säteet ja muuntamalla ne digitaalikuvaksi, insinöörit voivat tarkkailla sisäisiä juotosolosuhteita, johdotuksen tilaa ja rakenteellista eheyttä vahingoittamatta itse tuotetta.
Miksi röntgentutkimus on korvaamaton nykyaikana?SMT tuotantolinja?
Nykyaikaisessa SMT-tuotannossa pakkausteknologiat ovat kehittyneet merkittävästi. Komponentit, kuten BGA:t, CSP:t ja QFN:t, ovat laajalti käytössä. Näiden komponenttien yhteinen ominaisuus on, että niiden juotosliitokset on piilotettu pakkauksen alle, mikä tekee niistä täysin näkymättömiä ulkopuolelta.
1. Perinteisen AOI:n rajoitukset
Automaattinen optinen tarkastus laitteetanalysoi ensisijaisesti kameroiden ottamia kuvia PCB-pinnasta. Se havaitsee erinomaisesti pintavikoja, kuten komponenttien kohdistusvirheitä, napaisuuden vaihtoa, pinnan siltoja tai juotospuutteita. AOI ei kuitenkaan pysty arvioimaan sirun alle piilotettujen juotosliitosten laatua.
2. Röntgentarkastuksen ainutlaatuiset edut-
Röntgenlaitteet tunkeutuvat pakkaukseen havaitakseen suoraan sisäiset piilotetut viat, mukaan lukien ensisijaisesti:
- Tyhjät:Juotosliitoksissa ilmakuplat, jotka vaarantavat lämmön haihtumisen ja sähkönjohtavuuden.
- Kylmä juote:Riittämättömästä juottamisesta johtuvat heikot liitännät.
- Avoimet virtapiirit ja oikosulut:Rikkinäiset sisäiset liitännät tai tahattomat kontaktit.
- Juotospallot:Jäännösmikro-juotepallot, jotka voivat aiheuttaa tulevia oikosulkuja.
Korkeaa luotettavuutta vaativilla toimialoilla (esim. autoelektroniikka, lääketieteellinen elektroniikka) röntgentarkastus ei ole vain vaihtoehto-se on usein pakollinen laadunvalvontastandardi.
NeoDen ND56X: neljä avainelementtiä erinomaisesta-röntgenjärjestelmästä
1. Korkea resoluutio
Tarkastuslaitteiden ydinarvo on sen kyky "näkeä selvästi". Epäselvät kuvat tekevät vioista huomaamattomia.
Mikrofocus-tekniikka: ND56X käyttää suljettua mikrofocus-röntgenputkea, jonka polttopiste on jopa 15 μm. Tämä mahdollistaa pienimpien yksityiskohtien tallentamisen.
- Korkean resoluution{0}}kuvantaminen:Varustettu dynaamisella TFT-teollisella litteäpaneelitunnistimella (FPD), joka saavuttaa 5,8 lp/mm resoluution 768 × 768 pikselin matriisilla.
- Tehokas kuvantaminen:Tukee 40 kuvan sekuntinopeutta, mikä mahdollistaa selkeän kuvan hankinnan mahdollisimman lyhyessä ajassa. Tämä on ratkaisevan tärkeää pienten kuplien havaitsemiseksi BGA-juotepalloissa, mikä vähentää merkittävästi yksikkökohtaista tarkastusaikaa ja parantaa tuotantolinjan tehokkuutta.
2. Älykäs ohjelmisto
Laitteisto määrittää katon, kun taas ohjelmisto määrittää tehokkuuden. Ylivoimainen ohjelmisto vähentää merkittävästi toiminnallisia esteitä ja parantaa tietojen analysointikykyä. ND56X sisältää useita älykkäitä toimintoja:
- Automaattinen tyhjiösuhteen laskenta:Ohjelmisto tunnistaa automaattisesti juotosliitoksissa olevat tyhjät alueet ja laskee aukkojen suhteet, mikä eliminoi manuaalisen arvioinnin objektiivisemman tiedon saamiseksi.
- CNC-järjestelmän automaattinen{0}}tarkastus:Tukee automaattista monipistejärjestelmän tarkastusta. Käyttäjät voivat määrittää usean-pisteen koordinaatit tuotteen ominaisuuksien perusteella, mikä mahdollistaa nopean automaattisen tunnistuksen, joka on ihanteellinen eräkäsittelyyn.
- Automaattinen viantunnistus:Järjestelmä havaitsee automaattisesti viat, kuten koon, alueen, avoimet piirit ja sillat. Se tukee mukautettuja kuvaalgoritmeja täysin automaattisen viantarkistuksen saavuttamiseksi.
- Kattavat mittaustyökalut:Sisäänrakennetut{0}}työkalut sisältävät etäisyyden, kulman, säteen, polygonimittaukset ja paljon muuta. Tekstikuvauksia voidaan lisätä raporttien luomiseksi.
3. Pieni jalanjälki ja-käyttäjäystävällinen käyttö
T&K-yrityksille, laboratorioille tai pienille{0}}keskikokoisille tehtaille, joilla on rajallinen tila, lattiapinta-ala on arvokas resurssi.
- Kompakti muotoilu:ND56X:n pinta-ala on vain noin 0,85 m² (mitat: L850mm × L1000mm × K1700mm), mikä helpottaa saumatonta integrointia olemassa oleviin tuotantolinjoihin.
- Käyttäjäystävällinen-käyttö:Infrapuna automaattinen{0}}navigointi ja paikannus mahdollistavat kuvauspaikkojen nopean valinnan. Intuitiivinen ohjelmistokäyttöliittymä minimoi oppimiskäyrät, jolloin uudet työntekijät voivat toimia tehokkaasti.
- Joustavat tarkastuskulmat:Lastauslava tukee ±30 asteen kallistuskulman tunnistusta. Sivulle{2}}asennettujen oikosulkujen tai rakenteellisten vikojen varalta, joita ei voida tunnistaa etukuvauksen avulla, kallistustoiminto varmistaa, että yksikään vika ei jää huomaamatta. Varustettu 360 astetta pyörivällä manipulaattorilla, se suorittaa kattavan, kuolleen-pisteen-vapaan tarkastuksen.
4. Turvallisuus: välttämätön periaate
Vaikka säteilyongelmat ovat yleisiä, ammattikäyttöön tarkoitettujen teollisten röntgenlaitteiden turvallisuusstandardit ovat poikkeuksellisen korkeat. Turvallisuus on NeoDenin suunnittelufilosofian kulmakivi.
- Ultra-Alhainen säteilyvuoto:Vaikka Kiinan "Ionisoivan säteilyn suojan ja säteilylähteiden turvallisuuden perusstandardien" (GB18871-2002) mukainen säteilysuojelun vapautusstandardi on pienempi tai yhtä suuri kuin 1 μSv/h, ND56X on suunniteltu pitämään tiukasti vuoto enintään 0,5 μSv/h.
- Ympäristövapaustodistus:Tällä laitteella on Kiinan kansantasavallan ekologia- ja ympäristöministeriön säteilylaitteiden vapautusrekisteri. Tämä tarkoittaa, että säännöstenmukaisessa käytössä käyttäjien vuotuinen säteilyaltistus on hallinnassa alle 0,18 mSv{2}}vastaten vain 1/10:sta luonnollisesta taustasäteilystä ja jopa pienempi kuin yhden pitkän matkan{5}}lennon säteily.
- Monikerroksinen turvallisuussuojaus:Varustettu Omronin turvaohjauskomponenteilla ja kolminkertaisilla turva-antureilla, jotka on kytketty suoraan säteilylähteeseen, täysin CE-standardien ja puolijohdeteollisuuden SEMI S2/S8 -määritysten mukainen.
Miksi valita NeoDen?
SMT-alalla kumppanin valitseminen ei tarkoita vain koneen valitsemista, vaan myös pitkäaikaista-huoltotakuuta. Yli vuosikymmenen SMT-osaamisellaan NeoDen on vakiinnuttanut maailmanlaajuisen läsnäolon yli 130 maassa.
1. Vahvuustakuu

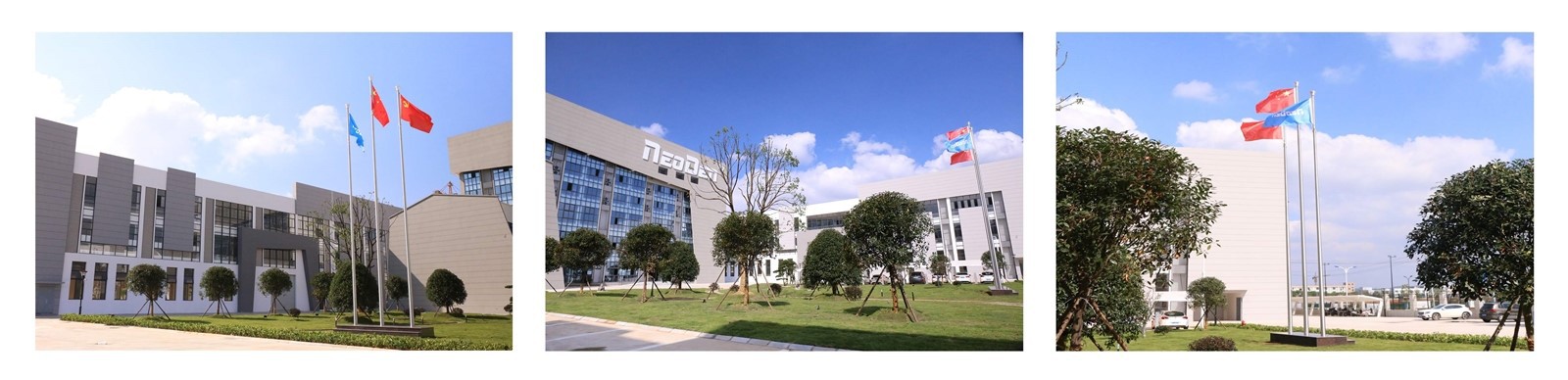

Vuonna 2010 perustetulla NeoDenillä on moderni tehdas, jonka pinta-ala on yli 27 000 neliömetriä ja jossa työskentelee yli 200 työntekijää. Yritys investoi voimakkaasti tutkimukseen ja kehitykseen, sillä se ylläpitää kolmea erityistä T&K-osastoa, joissa työskentelee yli 25 ammattiinsinööriä ja joilla on yli 70 patentoitua teknologiaa. Tämä vankka ominaisuus varmistaa laitteiden vakauden ja teknologiset innovaatiot.
2. Yhden-SMT-ratkaisut
NeoDen tarjoaa muutakin kuin{0}}röntgentarkastuslaitteita. Tarjoamme täydelliset SMT-kokoonpanolinjalaitteet, mukaan lukien erilaiset sarjat SMTsijoituskoneet(esim. NeoDen YY1, NeoDen4, NeoDen K1830, NeoDen N10P),reflow-uunit (IN-sarja)ja kattavat oheislaitteet. Tämä yhden pysähdyksen palveluominaisuus varmistaa yhteensopivuuden laitteiden ja tuotantolinjojen koordinoinnin välillä, mikä vähentää asiakkaiden hankinta- ja hallintakustannuksia.
3. Global Rapid Response Service
NeoDen ylläpitää yli 40 maailmanlaajuisen edustajan verkostoa Aasiassa, Euroopassa, Amerikassa, Oseaniassa ja Afrikassa. Sitoudumme vastaamaan asiakkaiden pyyntöihin 8 tunnin sisällä ja toimittamaan ammattimaiset ratkaisut 24 tunnin sisällä. Yli 30 laadunvalvonta- ja teknisen tuen insinööriä on valmiustilassa varmistaakseen tuotantosi sujuvan.
Johtopäätös
Olipa kyseessä prototyyppien kehittäminen, laboratorioanalyysi taipien{0}}--keskikokoinen erätuotantotehokas, tarkka ja turvallinen röntgentarkastusjärjestelmä
NeoDen ND56X:n korkearesoluutioinen-kuvaus, älykäs ohjelmistotoiminta ja kompakti turvallisuusrakenne tekevät siitä ihanteellisen valinnan T&K-yrityksille ja pienille{2}}--keskisille tehtaille. Se ei ole vain tarkastuslaite, vaan pätevä apulainen laadunvalvontajärjestelmässäsi.
Valitse NeoDen{0}}valitse tarkkuus ja luottamus.Yhdistäkäämme kädet luodaksemme korkealaatuisen-elektroniikan valmistuksen tulevaisuus.
